普发分子泵维修保养HiPace800 | ||||||||||||||||||||
1.基本信息:

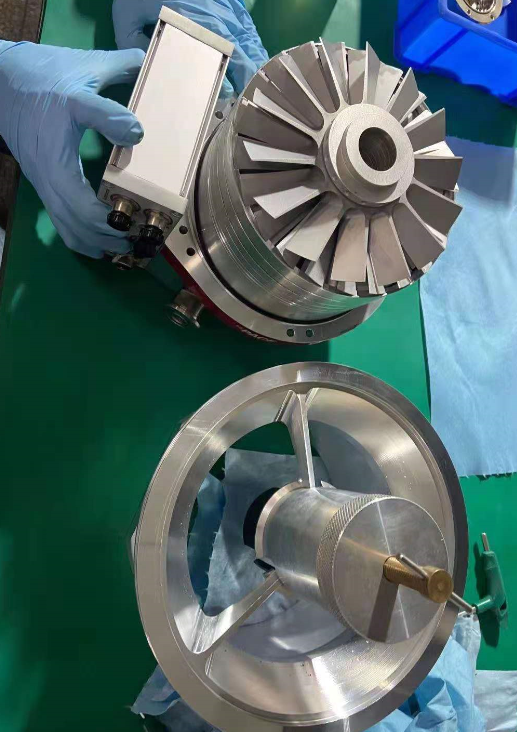

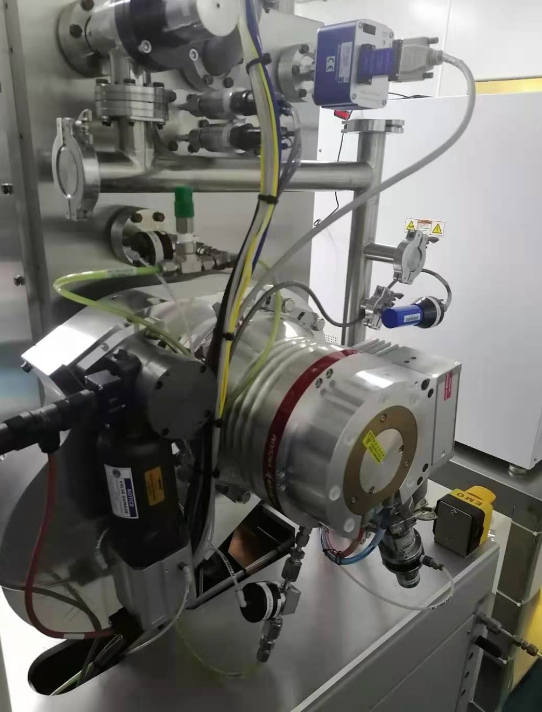

2.故障分析结果 2.1故障信息: 1、故障现象为设备的控制系统有48V直流输出,分子泵接到系统上错误报警显示。 2、分子泵TC脱离开系统后,设备系统48V输出正常,系统无故障报警代码。 2.2机械部分: 1、导油柱发黑,油棉有污染。 2、更换新TC后,分子泵的电流不稳定,波动厉害。 3、泵腔内部有轻微介质污染。
2.3电器部分: 1、通电后LED灯都不亮,有48V直流输入,但是接DCU后黑屏。 2、判断驱动器烧坏。

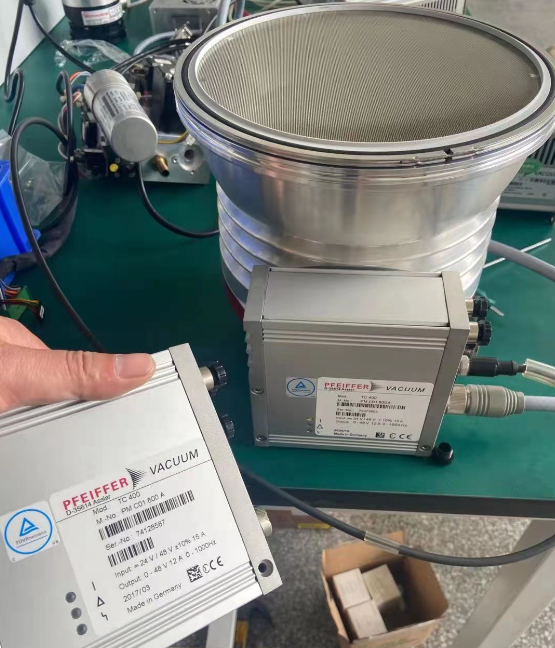

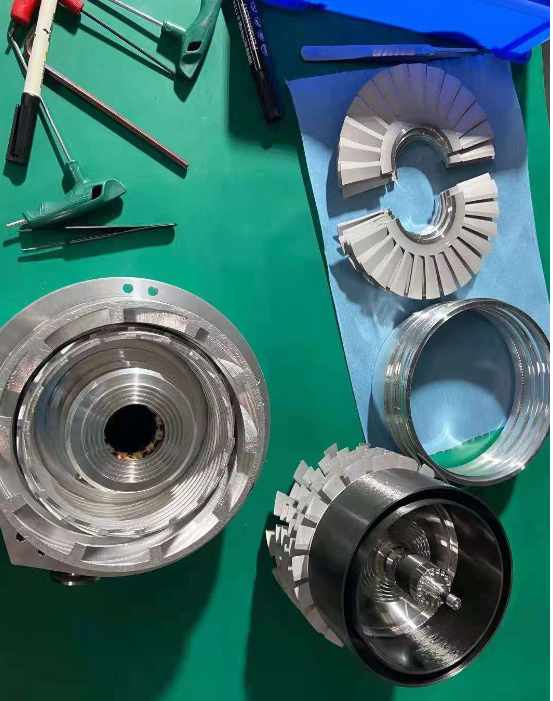

3.分析结论: 1、TC驱动器烧坏,需更换新TC或维修。 2、需要做维修保养。 4.保养与建议: 1、更换新的TC驱动器。 2、定期更换油棉和轴承座,清洁泵腔。 3、马达及轴承如正常使用,建议保养时间为17000H(两年)一次。 4、分子泵切忌掉入异物,建议定期检查并清洁滤网。 5.检测信息:

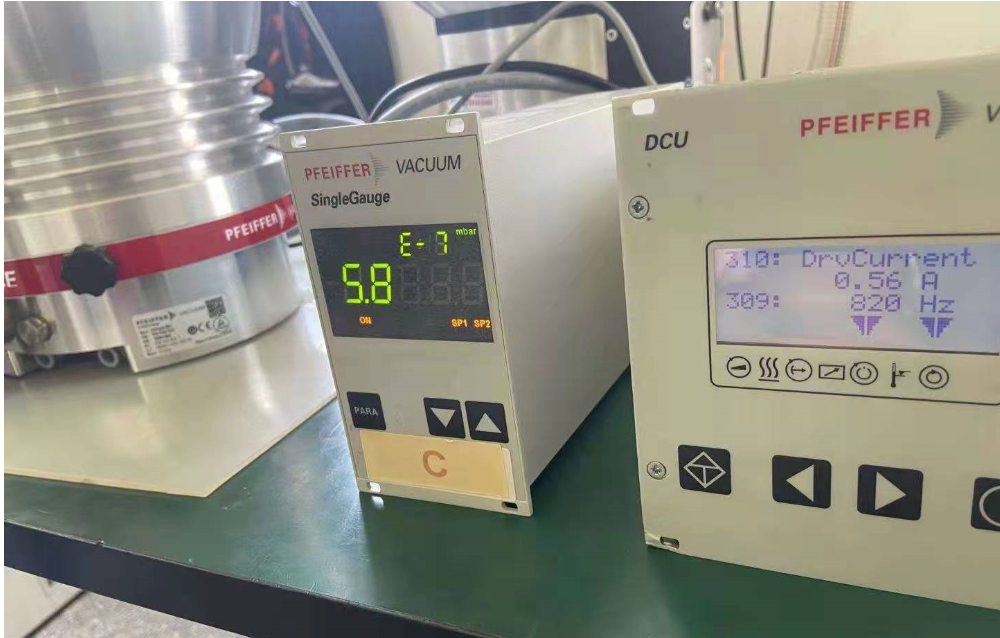

结果: 1. 分子泵转速稳定,电流不波动。 2. 更换TC后,分子泵正常运转。 3. O圈密封测试,极限好于5*10-7mbar. 4. 现场装机测试后,系统运转正常。 |
||||||||||||||||||||
