普发分子泵维修保养HiPace1200 | ||||||||||||||||||

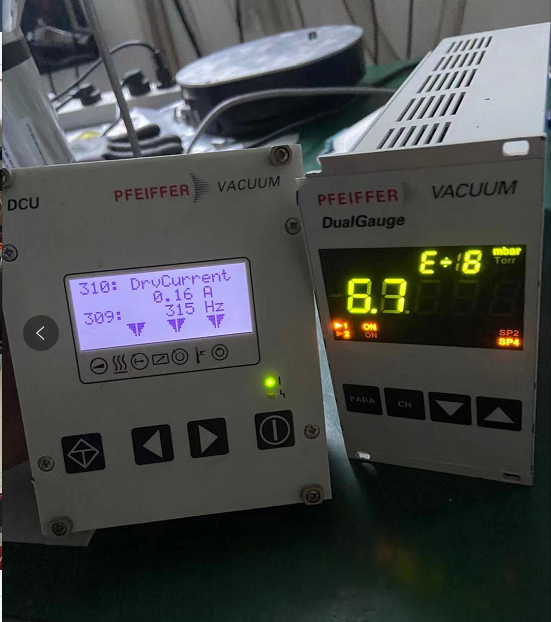

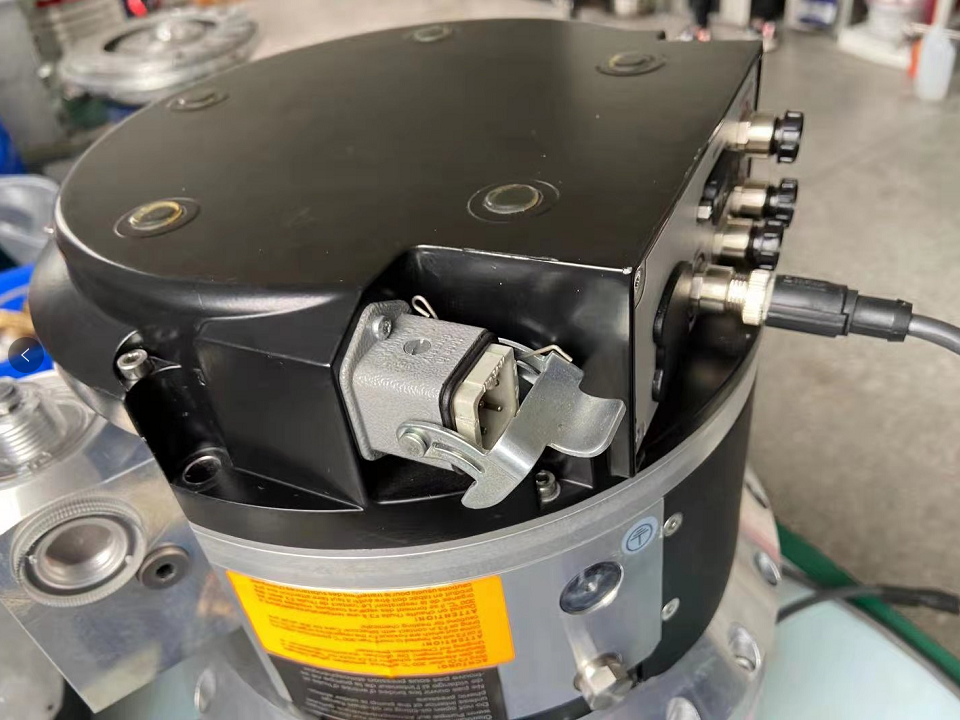

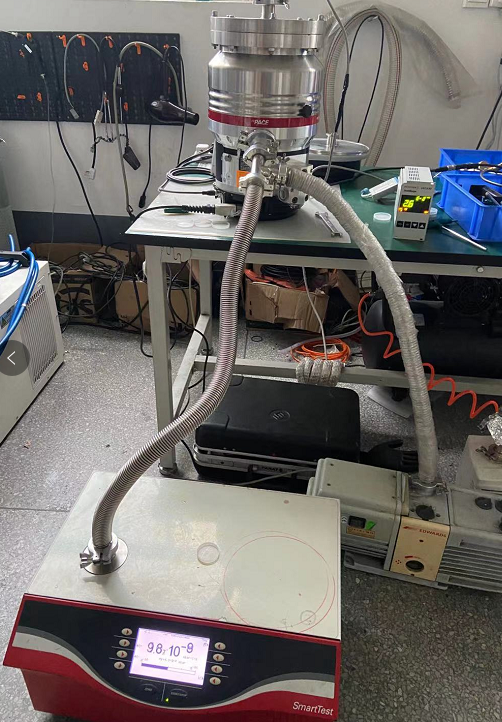

2.案例信息 2.1分子泵信息: 1、HiPace1200为备用泵,原TC1200因更换到其他设备上缺少。 2、分子泵连接到TC1200的接线端子口没有防护盖,造成内部电路板长期受潮。 2.2机械部分: 1、分子泵润滑油泵放置太久有锈渍。 2、外观标签有维修记录标签。 2.3电器部分: 1、电路板受潮。 2、软件检测该泵有使用记录并在德国有返修记录,用户并不知情。 3.分析结论: 1、分子泵放置太久,并保管不当,造成电路板受潮严重。 2、新泵到货后要及时全面验收货物。 4. 处理建议: 1、电路板处理并吹干表面受潮器件。 2、润滑油泵清理并为分子泵加注新油。 3、分子泵安装好TC后,通电做电路检测。 4、设定不同转速对分子泵状态进行监测至其满速。 5、 24H不同转速不间断运行,同时对分子泵内部检漏。 5. 保养建议: 1、分子泵放置太久,应当避免受潮,密封好进排气口。 2、分子泵加注新润滑油,不用过期氟油。 3、定期开机运行检测。 4、由专业的人员维修维护。 6、现场照片

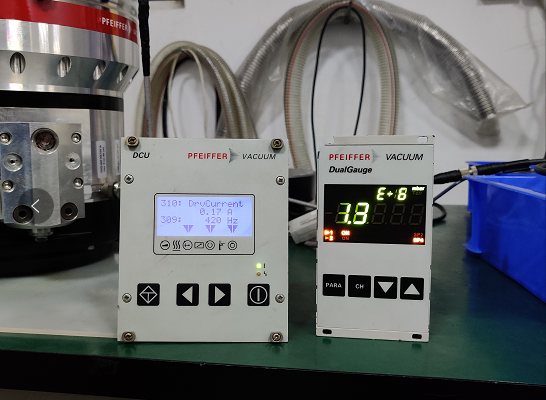

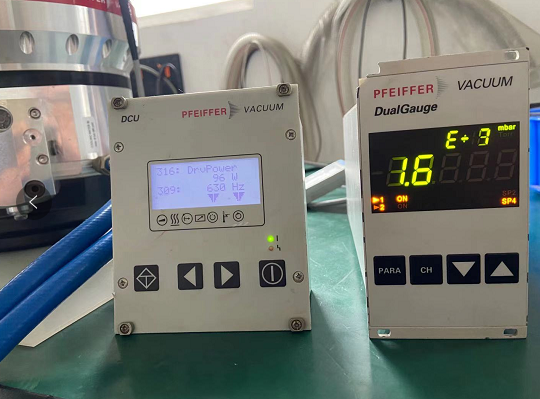

结果: 1、安装TC后分子泵无泄漏。 2、不同转速测试后,运行一切正常。 3、分子泵24H全速运行良好,无异常。 4、极限指标优于1.6*10-7mbar(泵口法兰胶圈密封测试)。 |
||||||||||||||||||
