普发分子泵组维修保养HiCube80Eco | ||||||||||||||||||||||||||||
1.基本信息:

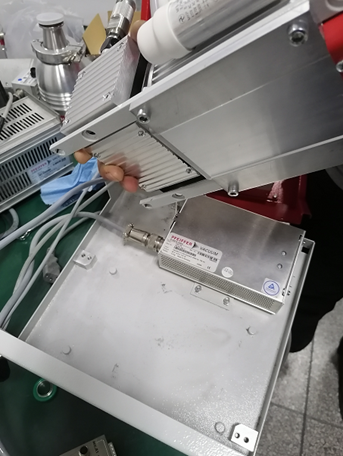

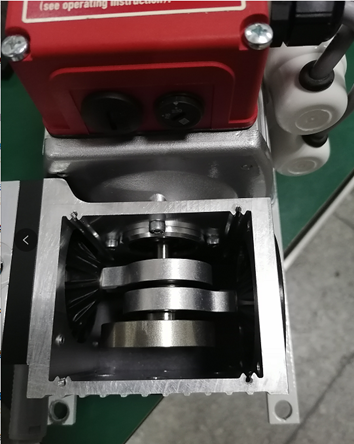

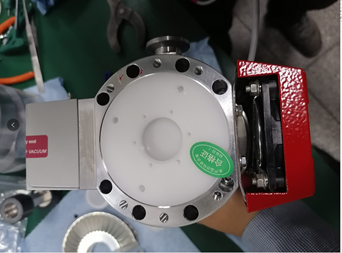

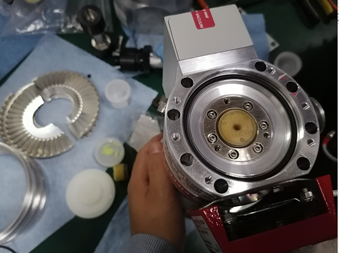

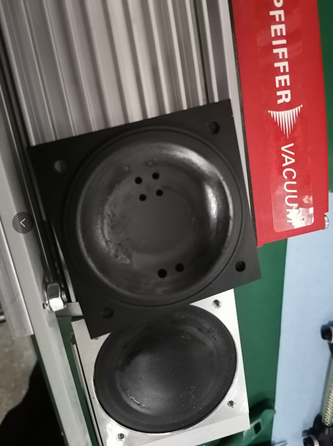

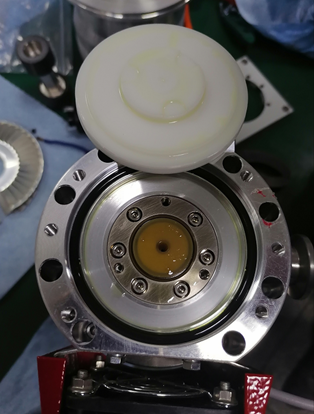

2.故障分析结果 2.1.故障信息: 1、故障现象为开机启动泵组后,分子泵转速迟迟上不去。 2、前级泵MVP015入口压力高,在90mbar左右持续跳动,无法进入分子泵正常启动压力。 2.2.机械部分: 1、无前级泵组底部弹簧,无前级泵底脚锁紧螺栓,排气口涂大量密封胶 2、前级泵拆解后,隔膜泵进气端盖有膜片残胶,内部有工艺介质沉积,泵腔有杂质残留 3、分子泵油棉内润滑油外漏太多 4、放气阀密封垫片,前级泵排气口垫片等密封面损坏 2.3.电器部分: 1、控制面板运行正常。 2、电源控制器正常 3.分析结论: 1、前级泵进气端面有残胶,容易残留水汽,密封垫片损坏,有漏气 2、前级泵真空上不去,分子泵润滑油外漏太多,容易造成后续润滑不足,减少分子泵使用寿命。 4.保养与建议: 1、处理膜片残胶,超声波清洗膜片密封和进排气端盖 2、更换损坏的密封垫片 3、清洁分子泵油腔并更换油棉,导油棒和密封圈。 4、提供减振弹簧和锁紧螺栓 5、建议每年做标准维护保养,不私自拆解泵组。 5.检测信息:

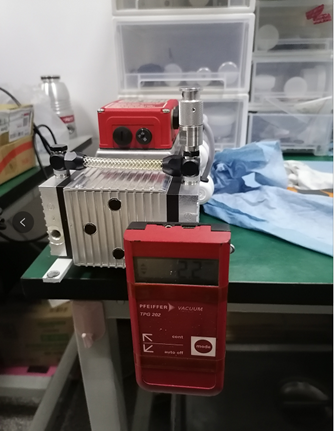

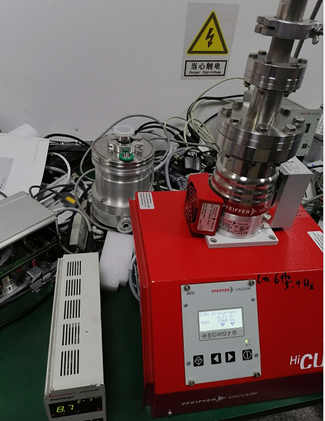

结果: 1. 前级泵满足出厂指标5mbar及以下。 2. 分子泵可以顺利达到满速,分子泵从满速到8.7*10-7mbar用时4分钟,抽空时间越久,真空度越高。 3. 提供弹簧和螺栓。
|
||||||||||||||||||||||||||||
