普发分子泵 HiPace300

thumb_HiPace%20300%20with%20TC%20400,%20DN%20100%20CF-F~bbf3d619-6a12-11e6-80ca-005056950a30.png

一、概述

HiPace® 300  具有 260 l/s 对于 N2 抽吸能力的紧凑、高性能涡轮泵

产品描述

紧凑结构的最高可靠性

运行数据监控形成的最高运行安全性

配有不同驱动电子系统

防护类型 IP54 适合于工业用途

准 S2 和 UL/CSA 认证


集成型驱动电子设备 TC 400

理想适用于极高真空应用

用于在所有情况下的安装

带有集成型水冷系统以保证最大气体流量

通过使用最多 4 个配件实现使用多样性

理想适用于快速循环

广泛的配件扩展使用范围

涡轮分子泵入门套件

易于安装、快速应用和运行

最佳匹配的组件,真正的“即插即用”


二、规格




HiPace 300

入口接口DN100 ISO-KDN100 CF-FDN100 ISO-F
电子驱动单元型号TC400TC400TC400
是否独立驱动标配标配标配
抽速Ar(L/S)255255255
H2(L/S)220220220
He(L/S)255255255
N2(L/S)260260260
极限压力hPa<1*10-7<5*10-10<1*10-7
建议启动压强hPa≤20≤20≤20
运行电压
24 (± 5 %) V DC24 (± 5 %) V DC24 (± 5 %) V DC
转速± 2 %RPM600006000060000
可变转速
35-100%35-100%35-100%
安装方向
任意方向任意方向任意方向
冷却方式,标准
空气空气空气
冷却方式,可选

冷却水

温度


15-35℃15-35℃15-35℃

冷却水

消耗

l/h505050
轴承
复合式复合式复合式
声噪dB(A)≤50≤50≤50
通讯
RS-485,RemoteRS-485,RemoteRS-485,Remote
防护等级
IP54IP54IP54
磁场最高许可强度mT5.55.55.5
排气接口

DN16

ISO-KF/G1/4"

DN16

ISO-KF/G1/4"

DN16

ISO-KF/G1/4"

放空接口
G1/8"G1/8"G1/8"
单泵订单号
PM P03 900PM P03 901PM P03 902
基础套件调节控制器型号DCU310DCU310DCU310
调节控制器PM C01 822PM C01 822PM C01 822
接头线,3米PM 061 352-TPM 061 352-TPM 061 352-T
电源线P 4564 309ZAP 4564 309ZAP 4564 309ZA
轴流风扇PM Z01 302PM Z01 302PM Z01 302

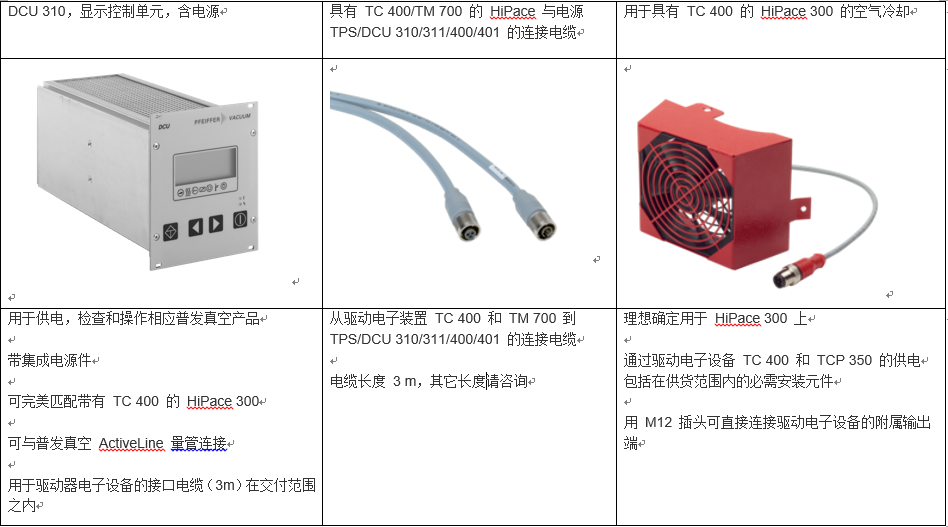

三、基础套件说明

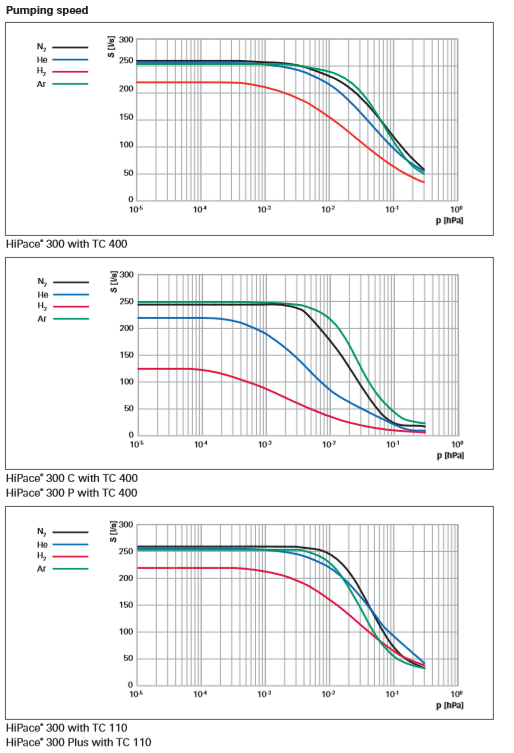

四、抽气速率图





五、资料下载

5.1) HiPace300, DN100CF-F 单泵



         PMP03901-HiPace300, CF100 .zh.pdf


5.2) HiPace300H, DN100CF-F 单泵


           PMP05541-HiPace300H.zh.pdf
